Kriomikroskopy – najważniejsze parametry techniczne

Najnowocześniejszy w Polsce, kriomikroskop Krios G3i wyposażony jest w trójkondensorowy układ soczewek stałej mocy, który w połączeniu z polowym emiterem elektronów (FEG) zapewniają wysoką stabilność pracy mikroskopu. Dwa wysokorozdzielcze bezpośrednie detektory elektronów zamontowane w mikroskopie charakteryzują się bardzo krótkim czasem akwizycji obrazów, co przekłada się na szybkie rejestrowanie zestawów danych dla technik analizy pojedynczych cząstek (SPA) i kriotomografii elektronowej (cET). W obecnej konfiguracji mikroskop rejestruje do 700 obrazów na godzinę, przez co możliwe jest uzyskanie zestawu danych w ciągu jednodniowej sesji pomiarowej. Z danych SPA rejestrowanych na mikroskopie Krios G3i użytkownicy rutynowo określają struktury przestrzenne makrocząsteczek w rozdzielczościach z przedziału 2-4 Å (aktualny rekord 1,93 Å).

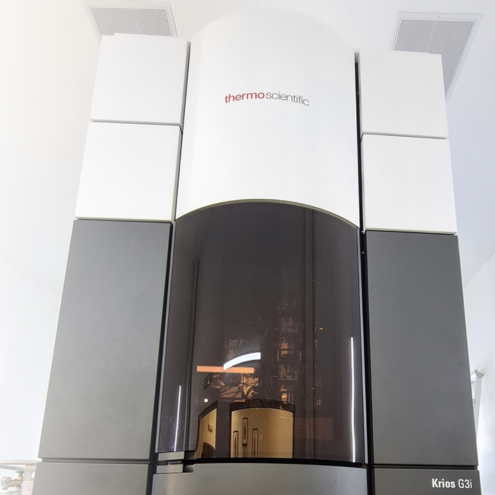

Krios G3i  Kriomikroskop Elektronowy

napięcie przyspieszające 300 kV  ultra stabilny układ goniometru  pół-automatyczny tryb obrazowania  zautomatyzowany uchwyt na siatki TEM  trójkondensorowy układ soczewek EM  bezpośredni detektor elektronów – K3 BioQuantum Gatan  filtr energii elektronów BioQuantum  bezpośredni detektor elektronów – Falcon 3EC Thermo Fisher Scientific  kamera półprzewodnikowa CMOS Ceta 16M Thermo Fisher Scientific  płytka fazowa



Mikroskop Glacios wykorzystywany jest zarówno do wstępnej, jak i właściwej analizy próbek. Wyposażony jest on w dwie kamery umożliwiające korzystanie z technik SPA i cET, oraz dyfrakcji na mikrokryształach (MicroED). W obecnej konfiguracji mikroskop umożliwia rejestrację około 400 obrazów na godzinę, a uzyskane rekonstrukcje struktury przestrzennej makrocząsteczek charakteryzują się rozdzielczością poniżej 4 Å dla cząstek średnich i dużych (≥400 kDa) oraz 4-8 Å dla cząstek małych (<200 kDa).

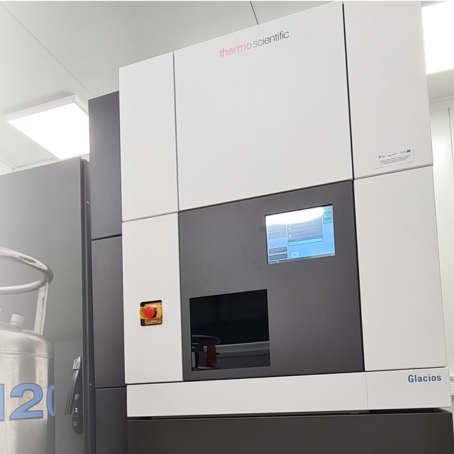

Glacios  Kriomikroskop Elektronowy
napięcie przyspieszające 200 kV pół-automatyczny tryb obrazowania  zautomatyzowany uchwyt na siatki TEM  dwukondensorowy układ soczewek EM  bezpośredni detektor elektronów – Falcon 4EC Thermo Fisher Scientific  kamera półprzewodnikowa CMOS Ceta-D Thermo Fisher Scientific

Dostęp do kriomikroskopów

Kriomikroskopia SOLARIS oferuje dwie ścieżki dostępu do mikroskopów:

• Aby skorzystać z kriomikroskopu Krios G3i należy, podobnie jak w przypadku innych linii badawczych synchrotronu złożyć wniosek o czas badawczy poprzez System Obsługi Użytkowników DUO lub poprzez stronę konsorcjum CERIC-ERIC. Wniosek następnie podlega ocenie międzynarodowego komitetu naukowego, który ocenia czy przyznać nieodpłatny czas badawczy. Wnioski można składać dwa razy do roku, w naborze wiosennym i jesiennym. Informacje na temat możliwości przeprowadzenia eksperymentu można uzyskać od specjalistów cryo-EM: dr Michał Rawski michal.rawski@uj.edu.pl, dr inż. Paulina Indyka paulina.indyka@uj.edu.pl, dr Marcin Jaciuk marcin.jaciuk@uj.edu.pl.
• Dostęp do kriomikroskopu Glacios jest odpłatny i umożliwia badaczom akademickim preparatykę oraz wstępną charakterystykę próbek. Oferta dla użytkowników przemysłowych i komercyjnych uwzględnia dodatkowo obrazowanie, szczegółową charakteryzację próbek, jak i określenie struktury przestrzennej analizowanych molekuł (dostępne usługi). W celu uzyskania dodatkowych informacji na temat dostępu i cen prosimy o kontakt z dr Piotrem Ciochoniem, oficerem łącznikowym ds. przemysłu, pod adresem industry.solaris@uj.edu.pl.
